УФ-камера для испытаний на атмосферостойкость с ускоренным УФ-излучением стимулирует появление росы и дождя с учетом влажности и/или водяных брызг, оснащенных флуоресцентной УФ-лампой, которая может полностью имитировать УФ-спектры солнечного света, подвергает материалы воздействию чередующихся циклов УФ-излучения и влаги при контролируемых повышенных температурах. . Это наиболее широко используемый тестер атмосферостойкости для проверки таких типов повреждений, как изменение цвета, потеря блеска, меление, растрескивание, растрескивание, помутнение, вздутие, потеря прочности и окисление. В качестве источника света используется 8 УФ-ламп мощностью 40 Вт. Лампы распределены по двум сторонам машины, по 4 штуки с каждой стороны (UVA-340 и UVB-313 опционально) , всего 8 штук . |
|||
1. Основные технические параметры |
|||
Элемент |
Камера для испытаний на старение УФ-лампы |
||
Модель |
ГБ - О УВА-115 |
||
Размер салона |
Ш1150 х В400 х Г500мм |
||
Внешний размер |
Ш1350 х В1450 х Г650мм |
||
Масса |
120 кг |
||
Контроллер |
- 7-дюймовый ЖК-контроллер с сенсорным экраном с программируемой температурой, влажностью, УФ-излучением (солнце) и временем, а также фиксированным режимом из 2 режимов работы. - USB-интерфейс - Кнопка операции - Индикатор тревоги - Таймер облучения |
||
Темп. режим управления |
ПИД-регулятор с саморегулировкой SSR |
||
Темп. диапазон |
RT+10 ℃ ~ 70 ℃ (регулируемая) |
||
Темп. отклонение |
± 2,0 ℃ |
||
Темп. колебания |
± 0,5 ℃ |
||
Диапазон влажности |
≥93% относительной влажности |
||
Темп. единообразие |
±1 ℃ |
||
Темп. колебания |
±0,5 ℃ |
||
Расстояние между лампами |
75 мм ± 15 мм |
||
Расстояние между образцами и лампами |
100 ~ 50 мм ± 30 мм |
||
Уровень облучения |
≤ 1,1 Вт/м 2 регулируемая |
||
Корректирование |
Период испытаний для температуры, облучения, конденсации, распыления можно регулировать |
||
Лампа для облучения |
Лампа ATLAS UVA-340, L=1200/40Вт, 8шт (средний срок службы 1600ч) |
||
Темп. метод управления |
ПИД-регулятор с саморегулирующимся SSR |
||
Глубина водного канала |
25мм под автоуправлением |
||
Длина волны УФ |
УФА-340: 315 ~ 400 нм ; |
||
Время тестирования |
0~999 ч 99 мин (регулируется) |
||
Функция |
Температура, свет, конденсация, цикл проверки распыления регулируются |
||
Черная доска Темп. |
50 ℃ ~ 70 ℃ (температура внутри камеры плюс 20 ℃ ~ 25 ℃ ) |
||
2. Структура и материал |
|||
а) Структура: Середина машины - рабочая камера, система водоснабжения расположена внизу машины, вверху - шкаф управления и панель управления. Откройте дверь спереди. Нижняя часть камеры с высококачественным колесиком из полиуретана, которое можно зафиксировать, пользователи могут перемещать его в соответствии со своими требованиями. - Единая циклическая система для воздуховода в коробке, есть одна машина для удаления сорняков с осью впуска, которая улучшает количество потока воздуха, способность нагрева и общую однородность температуры в испытательной машине. - Источник воды и потребление: Водопроводная вода или дистиллированная вода из расчета 8 литров в день. - Метод нагрева заключается в нагревании резервуара для воды с высокой скоростью нагрева и высокой однородностью температуры. б) Материал: - Внутренняя коробка: плита из высококачественной нержавеющей стали. - Внешняя коробка: пластина из нержавеющей стали SUS304 или лак для горячей сушки по выбору. |
|||
3. Система распыления |
|||

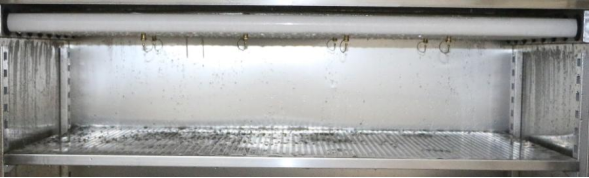

- Используя функцию ручного управления контроллера, наблюдайте за состоянием распыления в состоянии открытой дверцы, чтобы отрегулировать или заменить форсунку. - Машина оснащена разбрызгивателем, разбрызгиватель имитирует температурные скачки и дождевую эрозию во время дождя, всего несколько форсунок, распыляющих равномерно. Время распыления устанавливается заказчиком. - Внутренний уровень воды с автоматическим пополнением воды. |
|||
4. Система источника света |
|||
Типы источников света (имитация солнечного света) Источник света: 4 импортные УФ-люминесцентные лампы (ATLAS) номинальной мощностью 40 Вт, источник света UVA-340 и UVB-313 на выбор пользователя. Как и в случае с другими лампами, старение трубки QUV приводит к падению выходной мощности лампы, а в QUV без системы управления измерителем освещенности для компенсации используется метод положения вращения. Эту систему можно использовать для многих прикладных стандартов, но она имеет присущие ей ограничения. Этот метод изменения положения не компенсирует влияние различных партий ламп или окружающей среды. |
|||
5. Контроль температуры УФ-цикла |
|||
Компоненты системы УФ-цикла включают вентилятор, нагреватель воздуха, систему распределения воздуха и датчик температуры школьной доски. а) Вентилятор: установленный в нижнем воздуховоде резервуара оборудования, вентилятор работает непрерывно в течение всего УФ-цикла. b) Нагреватель воздуха: устанавливается в воздуховоде над вентилятором для нагревания воздуха, нагнетаемого вентилятором, когда это необходимо. в) Система распределения воздуха: воздух, нагнетаемый вентилятором, поступает в испытательную камеру через воздуховод, а затем по воздуховоду во всю камеру. |
|||
6. Система отопления |
|||
а) Высокоскоростная нагревательная трубка из U-образного титанового сплава; б) независимая система контроля температуры и система освещения; в) темп. контроль и выходная мощность контролируются микрокомпьютером с высокой точностью и высокой эффективностью. г) Функция тепловой защиты системы отопления. - На черной панели используется контроллер с цветным сенсорным экраном или цифровой контроллер нажатия клавиш для управления процессом нагрева. Саморегулирование PID, мониторинг всех принимает стандартную температуру PT100. датчик черной панели. Темп. резервуара для воды использует красочную программу сенсорного экрана с сенсорным экраном для управления нагревом, резервуар для воды расположен в нижней части резервуара, имеется электрическое нагревательное устройство. Во время процесса испытаний есть тестовая фаза - темная конденсация, которая должна генерировать насыщенный пар высокой температуры, когда пар встречает холодную температуру, он конденсируется в воду на своей поверхности. |
|||
7. USB-порт (стандартный) |
Все кривые истории и данные истории могут быть загружены с контроллера в формате Excel или JPG в соответствии с датой. |
||
8. Соответствие стандартам |
|||
GB / T14552-2008 «Национальный стандарт Китайской Народной Республики - Пластмассы, покрытия, резиновые материалы для машиностроения - Метод ускоренных испытаний в искусственном климате», флуоресцентный метод испытаний на УФ / конденсацию. GB/T16422.3-1997 GB/T16585-96 Соответствующие аналитические методы. GB / T16585-1996 «Национальный стандарт Китайской Народной Республики - Метод испытаний искусственного выветривания фторированного каучука (люминесцентная УФ-лампа)». GB/T16422.3-1997 «Метод испытания на воздействие источника света в лаборатории пластмасс» и другие соответствующие стандартные условия и стандарты проектирования. В соответствии с международными стандартами испытаний: действующие стандарты испытаний на ультрафиолетовое старение, такие как ASTM D4329, ISO 4892-3, ISO 11507, SAE J2020. |
|||
9. Защитное устройство |
|||
а) Защита земли б) перегрузка источника питания и короткое замыкание выключателя в) предохранитель цепи управления от перегрузки и короткого замыкания г) защита от нехватки воды д) тепловая защита |
|||
10. Система обеспечения качества Sailham строго следует требованиям системы менеджмента качества ISO9001:2015 и европейской сертификации продукции CE. |
|||
11. Стандартные аксессуары, прикрепленные к машине |
|||
Нержавеющая сталь SUS # 304 Слой полки 1 шт. Шнур питания 1 шт. Сливное отверстие (диаметром 8 мм) Инструкция по эксплуатации и техническому обслуживанию 1 экз. Руководство по контроллеру 1 экз. Гарантийный талон 1 экз. |
|||
12. Окружающая среда оборудования - Сопротивление кабеля заземления менее 4 Ом; - Требует от пользователей настройки устройства на месте установки на мощность воздушного или силового выключателя, причем выключатель должен быть независимым от устройства (вилка-розетка не допускается); - Температура: 5 ℃ ~ +30 ℃ - Влажность: ≤85% - Давление: 86 кПа ~ 106 кПа - Электропитание: AC220 (±10%) В, 50/60 Гц - Мощность: 4,5 кВт |
|||
13. Части основных компонентов. Примечание: замена других деталей той же марки при нехватке материала. |
|||
Части |
Бренд (происхождение) |
||
Контроллер с сенсорным экраном |
Независимое программное обеспечение для исследований и разработок, контроллер Delta |
||
УФ-лампа |
США/АТЛАС /QLAB |
||
Внутренняя и внешняя оболочка из нержавеющей стали |
ОХКУРА (Япония) |
||
контактор переменного тока |
Шнайдер (Франция) |
||
Нагревательная трубка |
Тайи (Тайвань) |
||
Увлажняющая трубка |
Тайи (Тайвань) |
||
Промежуточное реле |
Япония IDEC |
||
Нагревательная трубка |
Тайи (Тайвань) |
||
ССР |
Т О ОН (CN) |
||
балласт |
CN PAK Electric (CN) |
||
Модуль регулятора |
ЛОНКОНТ (Китай) |
||
Распылитель Водяной насос |
CN Линьсяо |
||
Вытяжной вентилятор |
ТЕКО (Тайвань) |
||
Диммирующий модуль |
Япония Панасоник |
||
Защита от перегрева |
РАДУГА (Корея) |
||
Плоская ручка |
ОХКУРА (Япония) |
