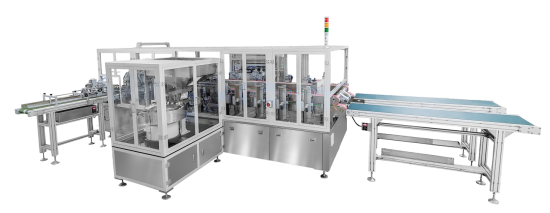

Двухканальная линейная машина для запечатывания угловых носиков

Принцип работы

Ленточный конвейер транспортирует пакет к позиции захвата. Механизм захвата пакета захватывает пакет и транспортирует его на платформу позиционирования для установки пакета. Механизм укладки пакета захватывает спозиционированный пакет и транспортирует его к позиции конвейерной ленты. После того, как механизм прессования ленты прижимает пакет, конвейерная лента транспортирует пакет к позиции режущего ножа для обрезки углов, затем транспортирует его к позиции открытия для открытия и установки носика (после поворота на 90 градусов цилиндр толкает сопло вперед), затем транспортирует его к позиции запечатывающего ножа для термосварки и, наконец, охлаждает.

Технические параметры

Характеристики продукта

ты Оборудование работает в двухканальном режиме, а такие процессы, как упаковка в пакеты, обрезка углов, загрузка тубы и термосваривание, полностью автоматизированы;

ты Используются управление ПЛК и интеллектуальная настройка параметров, параметры можно быстро устанавливать в соответствии с различными типами пакетов и соломинок, а эксплуатация проста;

ты Используются импортные модули контроля температуры и пневматические компоненты, такие как SMC, Festo и AirTac, имеющие надежное качество;

ты Применяется конструкция упаковки с пошаговым нагревом и окончательным охлаждением, что обеспечивает превосходный упаковочный эффект;

ты Автоматическое обнаружение неисправностей, автоматическая сигнализация, автоматическая остановка, автоматическая диагностика и отображение места неисправности;

ты Оборудование имеет небольшой вес, компактно и стабильно в работе;

ты Все основные компоненты изготовлены из алюминиевого сплава и нержавеющей стали, которые соответствуют экологическим гигиеническим требованиям GMP для пищевых продуктов и лекарственных средств.

Состав системы

Оборудование имеет двухканальную конструкцию и состоит из системы подачи мешков, системы подачи трубок, режущего механизма, системы термосваривания, системы сбора мешков, системы управления и основания машины.

Система подачи пакетов состоит из механизма разделения пакетов, механизма позиционирования и механизма транспортировки. Механизм разделения пакетов разделяет готовые пакеты по отдельности, механизм транспортировки перемещает их, а механизм позиционирования регулирует их положение.

Система подачи труб включает в себя виброплиту, линейный вибропитатель и поворотный механизм загрузки труб. Процесс загрузки автоматически контролируется и управляется.

Система термосваривания включает в себя термосваривание и охлаждение с пятью комплектами термосварочных лезвий и одним комплектом охлаждающих лезвий. Для трубочек разных размеров можно заказать термосварочные и охлаждающие лезвия различных спецификаций.

Каждый комплект уплотнительных лезвий имеет независимый контроль температуры, что позволяет производить независимую настройку температуры, а также независимую эксплуатацию и отладку.

Система сбора мешков подает мешки с постоянной скоростью и автоматически расставляет мешки для удобства наблюдения и проверки продукции.

Пользовательский интерфейс отображает рабочее состояние в режиме реального времени, включая скорость производства, количество готовой продукции, производительность группы, дату и температуру.
